Артикул: SBI-7147R-S4F
В наличии

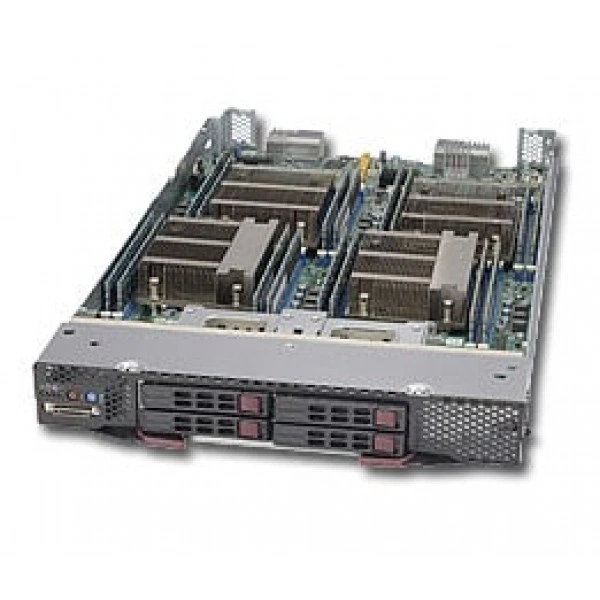

Вычислительный блейд-модуль Supermicro SBI-7147R-S4F LGA 2011, ECC DDR3, IPMI
Цена по запросу Стоимость зависит от выбранного способа оплаты и количества товара.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основное описание блейд-модуля Supermicro SBI-7147R-S4F
Supermicro SBI-7147R-S4F - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.
Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.
Системная плата - Super B9QR7.
Процессоры и сокет - Intel® Xeon® процессор E5-4600; v2; или E5-4600 семейство; Четыре сокет R (LGA 2011).
кэш - до 30MB.
Системная шина - QPI до 8 GT/s.
Объём памяти - 16x 240-pin DDR3 слотов DIMM; Поддерживается до 1TB DDR3 ECC LRDIMM; Поддерживается до 512GB DDR3 ECC Регистровая память; (RDIMM); Поддерживается до 128GB DDR3 ECC Небуферизованная память; (UDIMM).
Для длительных расчётов оценивают устойчивость работы под нагрузкой. Состав вычислительной части согласуют с питанием и теплоотводом системы.
При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.
При подборе фиксируют точное исполнение SBI-7147R-S4F. Для исполнения изделие заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации.
Функциональные возможности
Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.
Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.
Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.
Технические особенности
- Системная плата: Super B9QR7
- Процессоры и сокет: Intel® Xeon® процессор E5-4600; v2; или E5-4600 семейство; Четыре сокет R (LGA 2011)
- кэш: до 30MB
- Системная шина: QPI до 8 GT/s
- Объём памяти: 16x 240-pin DDR3 слотов DIMM; Поддерживается до 1TB DDR3 ECC LRDIMM; Поддерживается до 512GB DDR3 ECC Регистровая память; (RDIMM); Поддерживается до 128GB DDR3 ECC Небуферизованная память; (UDIMM)
- Чипсет: Intel® C602J чипсет
- Сетевые контроллеры: Intel® I350 Два порт Gigabit Ethernet; Intel® I/OAT 3 поддержка для; fast, scaleable, и reliable сетевые подключения; VMDq поддержка для better; performance из виртуализация
- KVM: 1x Передний Разъём для Supermicro KVM Плата
- Соответствие требованиям Германии: TUV
- Ширина: 1.67" (42.4 mm)
- Функции BIOS: Plug and Play (PnP); PCI 2.2; ACPI до 3.0; USB Клавиатура поддержка
- Доступный Colors: Чёрный
- Объёмы модулей DIMM: 64GB, 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Индикаторы: Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
- Тип оборудования: Серверные системы
- Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
Применение
Супермикро SBI-7147R-S4F подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.
При проектировании сборки фиксируют точные обозначения компонентов. Результат оценивают после проверки согласованной конфигурации.
Для инфраструктурного проекта оценивают размещение и схему подключений. Состав оборудования согласуют с условиями площадки.
Совместимость
При проверке конфигурации рассмотрите связанные компоненты Supermicro SBE-720F-R90, Supermicro SNK-P0047PS. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.
Для подбора конфигурации полезно заранее описать рабочую задачу. Тогда комплект оборудования можно сопоставить с измеримыми требованиями проекта.
Конструкция
Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.
Перед вводом в работу проверяют питание на месте установки. Затем сопоставляют его с параметрами выбранного оборудования.
Сетевое подключение проектируют вместе с оборудованием на другом конце линии. Так можно согласовать режимы работы и состав необходимых кабелей.
Монтаж и эксплуатация
Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.
Кабельную трассу планируют с учётом доступного пространства. Разъёмы располагают так, чтобы соединение можно было проверить после сборки.
Монтажное пространство проверяют по размерам и точкам крепления. При этом учитывают доступ к разъёмам и соседним компонентам.
Сравнение с близкими моделями
В качестве аналога рассмотрите Supermicro SBI-7128RG-F. Для сопоставления аппаратных возможностей можно рассмотреть вариант: ECC DDR4, LGA 2011. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
В качестве аналога рассмотрите Supermicro SBI-7128RG-F2. Этот вариант рассматривают для проекта со следующими требованиями: ECC DDR4, LGA 2011. Это исполнение полезно сравнить при комплектовании подсистемы памяти.
Тепловой режим оценивают для всей установленной конфигурации. Воздушный поток и условия размещения рассматривают вместе с нагрузкой оборудования.
Комплектация
Для исполнения SBI-7147R-S4F заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются SNK-P0047PSC, SNK-P0047PS. Необходимый состав поставки согласуют с выбранной конфигурацией.
Технические характеристики SBI-7147R-S4F
Идентификация
- Тип оборудования
- Серверные системы
Интерфейсы и расширение
- Infiniband Поддержка
- 4x FDR (56Gbps) InfiniBand
- KVM
- 1x Передний Разъём для Supermicro KVM Плата
- Интерфейсы SAS
- SAS2 (6Gbps) через Broadcom 2308; SW RAID 0, 1, 10 поддержка
- Поддержка DOM
- 2x SuperDOM (Диск on; Модуль) порты
- Сетевые контроллеры
- Intel® I350 Два порт Gigabit Ethernet; Intel® I/OAT 3 поддержка для; fast, scaleable, и reliable сетевые подключения; VMDq поддержка для better; performance из виртуализация
- Удалённое управление IPMI
- Поддержка Интеллектуальный Платформа Управление; Интерфейс (IPMI) v.2.0 через Корпус Управление Модуль; (CMM)
- Чипсет
- Intel® C602J чипсет
Конструкция и монтаж
- Артикул
- SBI-7147R-S4F
- Бренд
- Supermicro
- Высота
- 11.32" (288 mm)
- Глубина
- 20.5" (520.7mm)
- Доступный Colors
- Чёрный
- Индикаторы
- Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
- Кнопки
- Питание On/Off кнопка; KVM кнопка
- Масса
- 17 lbs (7.71 kg)
- Модель
- SBI-7147R-S4F
- Назначение изделия
- Выполняет вычислительные задачи в совместимой модульной платформе
- Разъём
- SUV (Последовательный/USB/Видеовывод) & KVM Разъём
- Соответствие требованиям Европы
- EN55022 - Emissions; EN55024 - Immunity; EN61000-3-2 - Harmonics; EN61000-3-3 - Напряжение Flicker; CE - EMC Directive 89/336/EEC
- Соответствие требованиям США и Канады
- FCC- Emissions (US) Verification
- Ширина
- 1.67" (42.4 mm)
Оперативная память
- Контроль ошибок памяти
- Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки (с использованием ECC память); Поддерживается Intel® x4 и x8 Один Устройство; Данные Коррекция (SDDC)
- Напряжение памяти
- 1.5 V и 1.35 V
- Объём памяти
- 16x 240-pin DDR3 слотов DIMM; Поддерживается до 1TB DDR3 ECC LRDIMM; Поддерживается до 512GB DDR3 ECC Регистровая память; (RDIMM); Поддерживается до 128GB DDR3 ECC Небуферизованная память; (UDIMM)
- Объёмы модулей DIMM
- 64GB, 32GB, 16GB, 8GB, 4GB, 2GB, 1GB
- Тип памяти
- 1866/1600/1333/1066/800MHz ECC DDR3 SDRAM; 72-бит, 240-pin позолоченные контакты модули DIMM
Подсистема хранения
- горячая замена
- 4x 2.5" SAS горячая замена отсеков для накопителей
Процессорная подсистема
- кэш
- до 30MB
- Процессоры и сокет
- Intel® Xeon® процессор E5-4600; v2; или E5-4600 семейство; Четыре сокет R (LGA 2011)
- Системная шина
- QPI до 8 GT/s
Управление и совместимость
- Системная плата
- Super B9QR7
- Тип BIOS
- 128Mb SPI Flash EEPROM с AMI® BIOS
- Функции BIOS
- Plug and Play (PnP); PCI 2.2; ACPI до 3.0; USB Клавиатура поддержка
Условия эксплуатации
- Соответствие требованиям Германии
- TUV
- Соответствие требованиям Европы
- EN60950-1, CE - Низкий Напряжение Directive 73/23/EEE
- Соответствие требованиям США и Канады
- UL60950-1 - CSA/CUL 60950-1
- Условия эксплуатации и требования
- Рабочая температура: 10°до 35°C; (50°до 95°F); При хранении Температура: -40°до 70°C; (-40°до 158°F); Рабочая относительная влажность: 8% до 90%; (без конденсации); При хранении Относительная влажность: 5 до 95%; (без конденсации)
