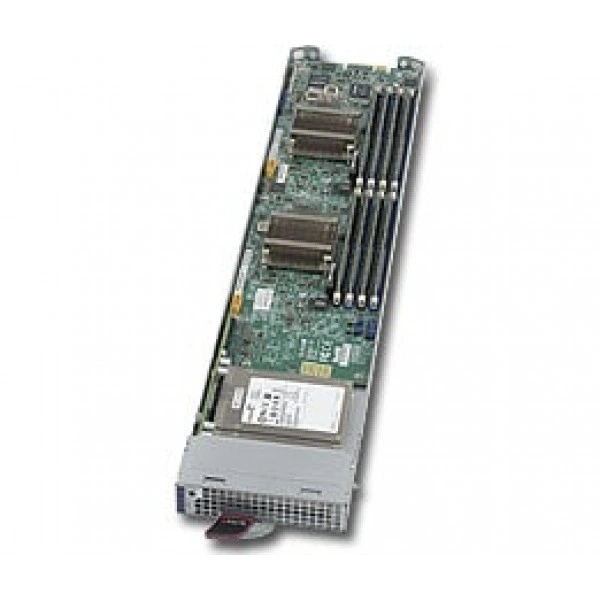

Вычислительный блейд-модуль Supermicro MBI-6218G-T81X FCBGA 1667, ECC DDR4, 10GbE

Основное описание блейд-модуля Supermicro MBI-6218G-T81X

Supermicro MBI-6218G-T81X - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Один сокет FCBGA 1667; Intel® Xeon® процессор D-1581; CPU TDP поддержка 65W, 16 ядра, 32 Потоки.

Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC VLP RDIMM.

Тип памяти - 2133/2400MHz ECC DDR4 RDIMM.

Объёмы модулей DIMM - 32GB, 16GB, 8GB.

Напряжение памяти - 1.2 V.

Для нескольких приложений учитывают суммарную потребность в оперативной памяти. Распределение ресурсов проверяют в типичном рабочем сценарии.

При сопровождении учитывают связь аппаратных компонентов и встроенного ПО. Настройки проверяют после изменения состава системы.

При подборе фиксируют точное исполнение MBI-6218G-T81X. При подборе изделие согласуйте комплект оборудования с проектной схемой монтажа и подключений.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

Если приложение чувствительно к времени отклика, проверяют поведение всей конфигурации. Само обозначение процессора не заменяет проверку целевого программного обеспечения.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Технические особенности

• Процессоры и сокет: Один сокет FCBGA 1667; Intel® Xeon® процессор D-1581; CPU TDP поддержка 65W, 16 ядра, 32 Потоки
• Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 128GB DDR4 ECC VLP RDIMM
• Тип памяти: 2133/2400MHz ECC DDR4 RDIMM
• Объёмы модулей DIMM: 32GB, 16GB, 8GB
• Напряжение памяти: 1.2 V
• Соответствие требованиям США и Канады: FCC- Emissions (US) Verification
• Модель: MBI-6218G-T81X
• Условия эксплуатации и требования: Рабочая температура:; 10°C до 35°C (50°F до 95°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
• Бренд: Supermicro
• Глубина: 23.2" (589.28mm)
• Тип BIOS: 128Mb SPI Flash EEPROM с AMI® BIOS
• Индикаторы: Питание LED; UID / KVM LED; Сеть Активность LED; Fault LED
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе
• Ширина: 4.94" (125.48mm)
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро MBI-6218G-T81X подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

В проекте модернизации проверяют связи с существующим оборудованием. Изменение одного узла рассматривают вместе с остальной системой.

Для проекта с несколькими узлами полезно унифицировать спецификации. При этом точную модификацию каждого изделия фиксируют отдельно.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE, Supermicro SFT-OOB-LIC. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

Сопрягаемые интерфейсы проверяют до подачи питания. Правильное подключение снижает риск ошибок при вводе конфигурации в работу.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

При интеграции сети проверяют совместимость кабелей и подключаемого оборудования. Настройку режимов завершают проверкой обмена данными.

Для длительной работы контролируют температурный режим системы. Наблюдение под нагрузкой помогает оценить выбранное решение охлаждения.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

При подборе устройств фиксируют обозначения обеих сторон соединения. Такая схема помогает согласовать компоненты без предположений по внешнему сходству.

Для эксплуатации фиксируют рабочие версии программных компонентов. Изменения сначала проверяют на конфигурации, соответствующей проекту.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro MBI-6219G-T8HX. При подборе для другой конфигурации полезно проверить такое исполнение: FCBGA 1440, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

В качестве аналога рассмотрите Supermicro MBI-6119G-T8HX. Этот вариант рассматривают для проекта со следующими требованиями: FCBGA 1440, IPMI. Вариант сопоставляют с процессорной платформой, выбранной для другого проекта.

Объём памяти рассчитывают по рабочему набору данных приложения. Схему установки модулей согласуют с параметрами выбранной платформы.

Комплектация

Для исполнения MBI-6218G-T81X заранее согласуйте принадлежности, которые потребуются при сборке конкретной конфигурации. Для комплектования платформы используются MEM-IDSAHT1-032G, MEM-IDSAHT1-064G, MEM-IDSAHT1-128G, MEM-IDSAHT1-256G. Необходимый состав поставки согласуют с выбранной конфигурацией.
