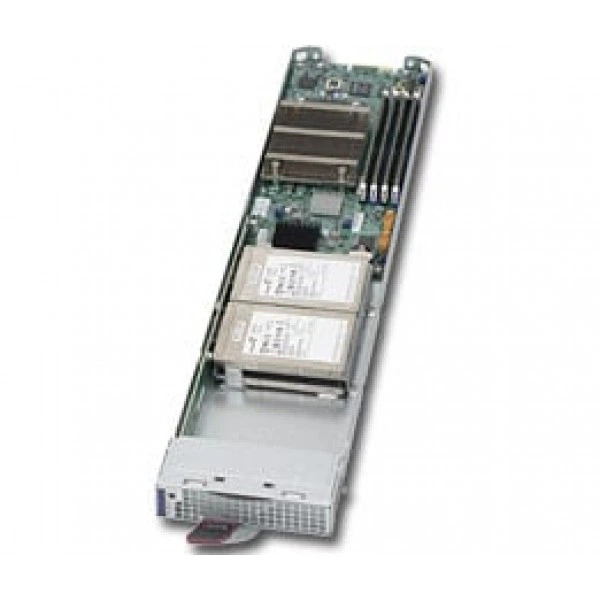

Вычислительный блейд-модуль Supermicro MBI-6119G-T4 LGA 1151, Intel® Xeon® процессор E3-1200 v6 серия, ECC DDR4

Основное описание блейд-модуля Supermicro MBI-6119G-T4

Supermicro MBI-6119G-T4 - вычислительный блейд-модуль. Изделие выполняет вычислительные задачи в совместимой модульной платформе.

Модуль рассматривают вместе с блейд-корзиной и её инфраструктурой. При подборе конфигурации сверяют вычислительные ресурсы, питание и сетевое подключение.

Процессоры и сокет - Один сокет H4 (LGA 1151) поддерживается:; Intel® Xeon® процессор E3-1200 v6/v5,; CPU TDP до 80W.

Ограничения процессорной подсистемы - версия BIOS 2.0 или новее требуется до поддержка Intel® Xeon® процессор E3-1200 v6 серия процессоры.

Объём памяти - 4x DDR4 DIMM разъёмы; Поддерживается до 64GB DDR4 ECC VLP UDIMM.

Тип памяти - 2400MHz ECC DDR4 UDIMM.

Объёмы модулей DIMM - 16GB.

Состав системы и схему питания рассматривают совместно. Это помогает подготовить конфигурацию без необоснованных предположений о запасе мощности.

При комплектовании памяти сопоставляют обозначения модулей и требования системы. Проверку выполняют до окончательного размещения оборудования.

При подборе фиксируют точное исполнение MBI-6119G-T4. В заявке на изделие укажите нужный состав поставки и принадлежности, связанные с местом установки.

Функциональные возможности

Модульный подход позволяет планировать вычислительные узлы внутри общей платформы. Работа конкретного узла зависит от совместимости оборудования и настройки инфраструктуры корзины.

При подборе памяти проверяют тип модулей и правила заполнения разъёмов. После сборки контролируют обнаружение всего установленного объёма.

Для силовых соединений сверяют назначение и допустимый режим работы. Схему питания согласуют до подключения системы.

Технические особенности

• Процессоры и сокет: Один сокет H4 (LGA 1151) поддерживается:; Intel® Xeon® процессор E3-1200 v6/v5,; CPU TDP до 80W
• Ограничения процессорной подсистемы: версия BIOS 2.0 или новее требуется до поддержка Intel® Xeon® процессор E3-1200 v6 серия процессоры
• Объём памяти: 4x DDR4 DIMM разъёмы; Поддерживается до 64GB DDR4 ECC VLP UDIMM
• Тип памяти: 2400MHz ECC DDR4 UDIMM
• Объёмы модулей DIMM: 16GB
• Артикул: MBI-6119G-T4
• Тип BIOS: 128Mb SPI Flash EEPROM с AMI® BIOS
• Модель: MBI-6119G-T4
• Высота: 1.2" (30.48mm)
• Условия эксплуатации и требования: Рабочая температура:; 10°C до 38°C (50°F до 100.4°F); При хранении Температура:; -40°C до 70°C (-40°F до 158°F); Рабочая относительная влажность:; 8% до 90% (без конденсации); При хранении Относительная влажность:; 5% до 95% (без конденсации)
• Напряжение памяти: 1.2 V
• Глубина: 23.2" (589.28mm)
• Интерфейсы SATA: SATA3 (6Gbps) через чипсет
• Контроль ошибок памяти: Исправление однобитовые ошибки; Обнаружение двухбитовые ошибки; (с использованием ECC память)
• Тип оборудования: Серверные системы
• Назначение изделия: Выполняет вычислительные задачи в совместимой модульной платформе

Применение

Супермикро MBI-6119G-T4 подбирают с учётом роли оборудования в проекте. Нужные параметры определяют до комплектования системы.

Для вычислительных задач выделяют требовательные этапы обработки данных. Затем проверяют, соответствует ли выбранная конфигурация этим требованиям.

Для комплектования оборудования составляют перечень необходимых узлов. Такой подход помогает связать отдельный товар с конкретной установкой.

Совместимость

При проверке конфигурации рассмотрите связанные компоненты Supermicro SFT-DCMS-SINGLE, Supermicro SFT-OOB-LIC. Их точные исполнения сопоставляют со схемой устанавливаемого оборудования.

При развитии системы заранее определяют будущие изменения нагрузки. Конфигурацию выбирают с учётом допустимого расширения оборудования.

Конструкция

Монтажное исполнение связано с интерфейсами и геометрией блейд-платформы. Перед установкой проверяют свободное место и требования выбранной конфигурации.

Для вычислительной части сначала определяют характер нагрузки. Затем сопоставляют требования приложения с доступной процессорной платформой.

Для охлаждения учитывают расположение источников тепла и пути движения воздуха. Температуры проверяют после завершения сборки системы.

Монтаж и эксплуатация

Подготовку ведут по схеме совместимой блейд-корзины. После установки проверяют обнаружение узла и его работу с настроенной инфраструктурой.

Для выбора составляют перечень обязательных интерфейсов и монтажных условий. После этого сравнивают изделия подходящего назначения.

Компоновку продумывают до окончательного монтажа оборудования. Это помогает согласовать размещение компонентов с обслуживанием системы.

Сравнение с близкими моделями

В качестве аналога рассмотрите Supermicro MBI-6219M-2N. Этот вариант рассматривают для проекта со следующими требованиями: 10GbE, LGA 1151. Его сравнивают при выборе оборудования для требуемого класса скорости сети.

В качестве аналога рассмотрите Supermicro SBI-4119MG-X. Этот вариант рассматривают для проекта со следующими требованиями: тип памяти: 2666/2400/2133MHz ECC DDR4 SDRAM, LGA 1151. Это исполнение полезно сравнить при комплектовании подсистемы памяти.

Для масштабирования сети заранее определяют число подключаемых устройств. После этого согласуют линии связи и параметры портов.

Комплектация

В спецификации поставки для MBI-6119G-T4 зафиксируйте само изделие и необходимые для проекта сопрягаемые детали. Для комплектования платформы используются SNK-P0047PSR, MEM-IDSAHM3A-016G, MEM-IDSAHM3A-032G, MEM-IDSAHM3A-064G. Необходимый состав поставки согласуют с выбранной конфигурацией.
